DICKOW meertrap centrifugaalpompen

De meertrap centrifugaalpompen van DICKOW Pumpen KG zijn ontworpen voor industriële toepassingen waar hoge drukken vereist zijn bij relatief lage tot middelgrote volumestromen. Deze pompen worden met name ingezet in de chemische, petrochemische en procesindustrie, waar betrouwbaarheid, veiligheid en lekvrije werking cruciaal zijn.

Werkingsprincipe

Een meertrap centrifugaalpomp bestaat uit meerdere waaiers (trappen) die achter elkaar op één as zijn gemonteerd. Elke trap verhoogt de druk van het medium stapsgewijs.

Het proces verloopt als volgt:

Het medium komt binnen via de zuigzijde.
De eerste waaier verhoogt de druk en snelheid van de vloeistof.
De vloeistof wordt via geleidingskanalen naar de volgende trap geleid.
Elke volgende waaier verhoogt de druk verder.
Aan de perszijde wordt de totale opgebouwde druk afgegeven.

DICKOW maakt gebruik van:

Hydraulisch gebalanceerde waaiers

Belangrijkste kenmerken

De meertrap pompen van DICKOW onderscheiden zich door:

Hoge opvoerhoogte
Door meerdere trappen kunnen drukken tot honderden meters vloeistofkolom worden bereikt.
Robuuste constructie
Geschikt voor zware industriële omstandigheden (chemie, ATEX).
Sealless opties (mag-drive)
– Lekvrije uitvoering zonder mechanische asafdichting
– Ideaal voor gevaarlijke of vluchtige media
Modulaire opbouw
Verschillende configuraties mogelijk (horizontaal, verticaal)
Hoge bedrijfszekerheid
Lange standtijden door toepassing van slijtvaste componenten zoals SiC-lagers (Siliciumcarbide)

Typische toepassingen:

DICKOW meertrap centrifugaalpompen worden gebruikt in:
- Chemische industrie
  Transport van agressieve en toxische vloeistoffen
- Petrochemie & raffinaderijen
  Hoge druk toepassingen zoals feedpompen en transferpompen
- Tankopslag en overslag
  Laden/lossen van tankwagens en opslagtanks
- ATEX-omgevingen
  Waar lekkage absoluut voorkomen moet worden
- Applicaties met gasinsluiting (bij hybride uitvoeringen)
  Bijvoorbeeld bij zijkanaal-combinaties

Constructiematerialen

Afhankelijk van de toepassing worden hoogwaardige materialen toegepast, zoals:

RVS (austenitisch staal)
Voor algemene chemische toepassingen
Duplex RVS
Voor hogere mechanische sterkte en corrosiebestendigheid
Hastelloy-C (Ni-based legering)
Voor zeer agressieve media
Nodulair gietijzer / gietstaal
Voor minder corrosieve, maar mechanisch belastende toepassingen

De materiaalkeuze is sterk afhankelijk van:

Medium
Temperatuur
Druk
Corrosiviteit

Voordelen en nadelen

Voordelen

Hoge drukopbouw in compacte vorm
Zeer geschikt voor gevaarlijke media (zeker met mag-drive)
Lange levensduur en hoge betrouwbaarheid
Goede efficiëntie bij juiste dimensionering
Flexibel inzetbaar door modulaire opbouw

Nadelen

Hogere aanschafkosten dan standaard enkeltraps pompen
Complexere constructie → specialistisch onderhoud
Gevoelig voor droge loop (met name mag-drive)
Niet ideaal voor sterk vervuilde of abrasieve media

Samenvatting

De meertrap centrifugaalpompen van DICKOW zijn hoogwaardige industriële pompen die uitblinken in toepassingen waar hoge druk, veiligheid en betrouwbaarheid centraal staan. Dankzij hun modulaire ontwerp en de mogelijkheid tot sealless uitvoering zijn ze bijzonder geschikt voor de chemische en petrochemische industrie.

Ze vormen een uitstekende keuze wanneer procesveiligheid en levensduur belangrijker zijn dan initiële investeringskosten.

Voor meer informatie kunt u met ons contact opnemen.

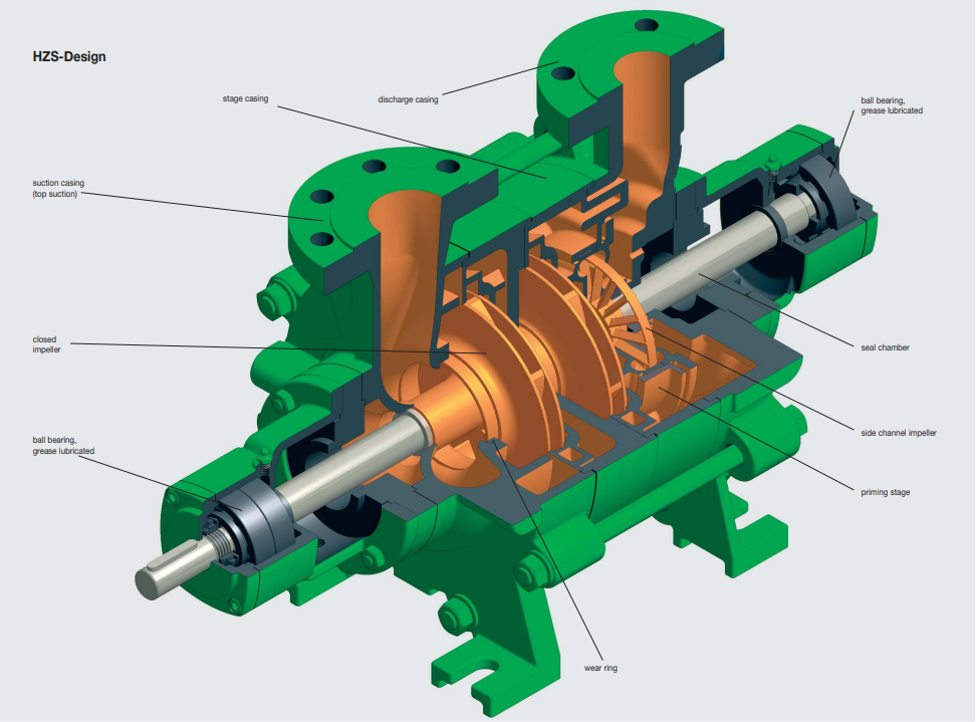

Voorbeeld meertrap centrifugaalpomp DICKOW – Type: HZS
