DICKOW magneetgekoppelde pompen

Een magneetgekoppelde pomp van DICKOW is een centrifugaalpomp met een magnetische aandrijving, waarbij de motor uiteindelijk de as van de pomp aandrijft die er dan weer voor zorgt dat de waaier (impeller) begint te draaien, de vloeistof komt daadwerkelijk in beweging. Dit type pomp wordt vooral gebruikt in de chemische en petrochemische industrie waar lekvrije werking en veiligheid essentieel zijn.

Werkingsprincipe

Bij een magneetgekoppelde pomp wordt het koppel van de motor overgebracht via twee magneten:

Buitenmagneet – zit op de motoras.

Binnenmagneet – zit op de pompas

Tussen deze twee magneten zit een afdichtingsmantel (containment shell) die de pomp volledig afsluit. Hierdoor komt de verpompte vloeistof niet in contact met de buitenwereld.

Belangrijkste kenmerken

1. Lekvrije constructie: geen mechanische seal, dus geen lekkage.
2. Hoge bedrijfszekerheid: Minder slijtageonderdelen dan bij traditionele pompen.
3. Geschikt voor gevaarlijke media: toxische vloeistoffen, brandbare producten, agressieve chemicaliën.
4. Interne smering: lagers worden meestal gesmeerd door het verpompte medium.

Typische toepassingen:

Chemische industrie
Petrochemie
Raffinaderijen
Tankopslag terminals
Procesinstallaties

Voor media zoals oplosmiddelen, aromaten, zuren en basen, en koolwaterstoffen.

Constructiematerialen

Duplex RVS
Hastelloy-C
RVS
Nodulair gietijzer
Gietstaal

Enkele voordelen t.o.v. mechanisch afgedichte pompen:

Geen lekkage
Veiliger bij gevaarlijke producten
Geschikt voor hoge temperaturen en drukken (afhankelijk van uitvoering)

Voordelen en nadelen

Voordelen

Lekvrij – geen dynamische asafdichting, waardoor kans op mediumlekkage nihil is.
Onderhoudsarm – geen slijtage van seals, minder frequente inspecties nodig.
Geschikt voor gevaarlijke media – ideaal voor toxische, explosieve of milieugevoelige vloeistoffen.
Betere veiligheid en milieucompliance – voorkomt emissies en vermindert risico op incidenten.
Betrouwbare afdichting onder hoge druk en temperatuur – afhankelijk van materiaalkeuze van magneet en pomphuis.

Nadelen

Hogere initiële kosten – magneetgekoppelde pompen zijn complexer en vaak duurder in aanschaf.
Beperktere druk- en capaciteitscapaciteit – bij zeer grote pompen kunnen magneetkoppelingen beperkingen hebben.
Beperkte viscositeitsrange – geschikt voor laag- tot middenviskeuze media; zeer dikke vloeistoffen zijn lastig.
Mogelijke slijtage van magneetkoppeling – bij verkeerde uitlijning of hoge axiale krachten.

Samenvatting

Dickow magneetgekoppelde centrifugaalpompen zijn lekvrije, onderhoudsarme en betrouwbare oplossingen voor industriële toepassingen waar absolute dichtheid van het medium cruciaal is. Ze zijn uitermate geschikt voor gevaarlijke, toxische of milieugevoelige vloeistoffen en bieden veiligheid en procesbetrouwbaarheid zonder dynamische afdichtingen.

Voor meer informatie kunt u met ons contact opnemen.

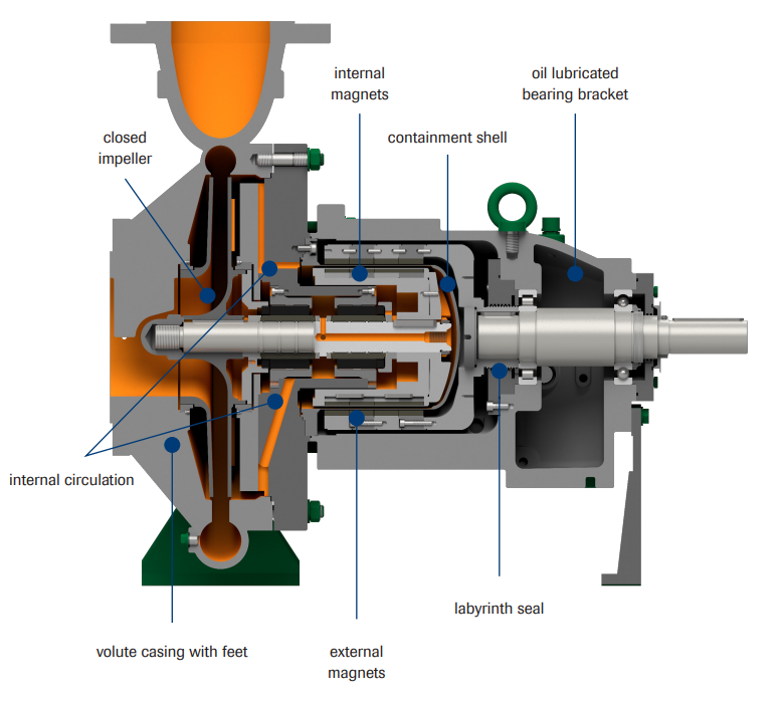

Voorbeeld magneetgekoppelde pomp DICKOW – Type: NMR
